电路定理

原理图中的标识

网络标签(Net Label)

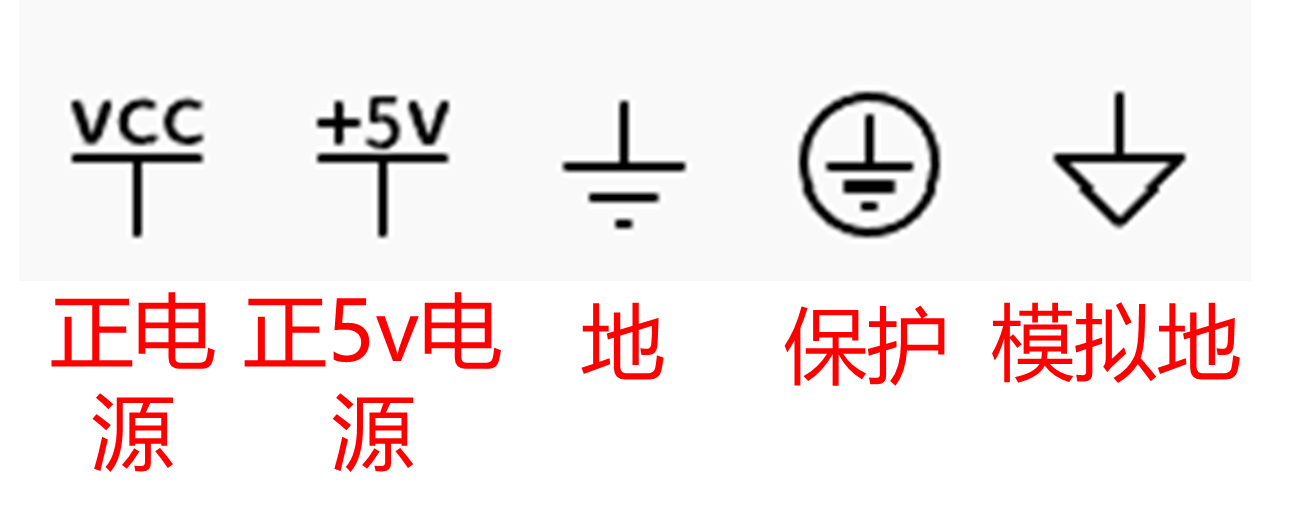

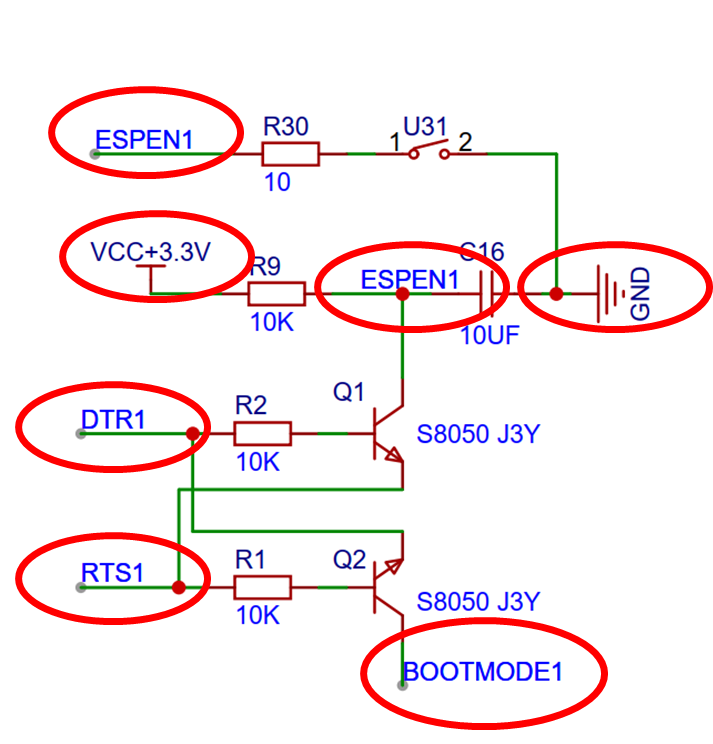

网络标号表示一个电器连接点，具有相同网络标号的器件表明是电气连接在一起。

作用

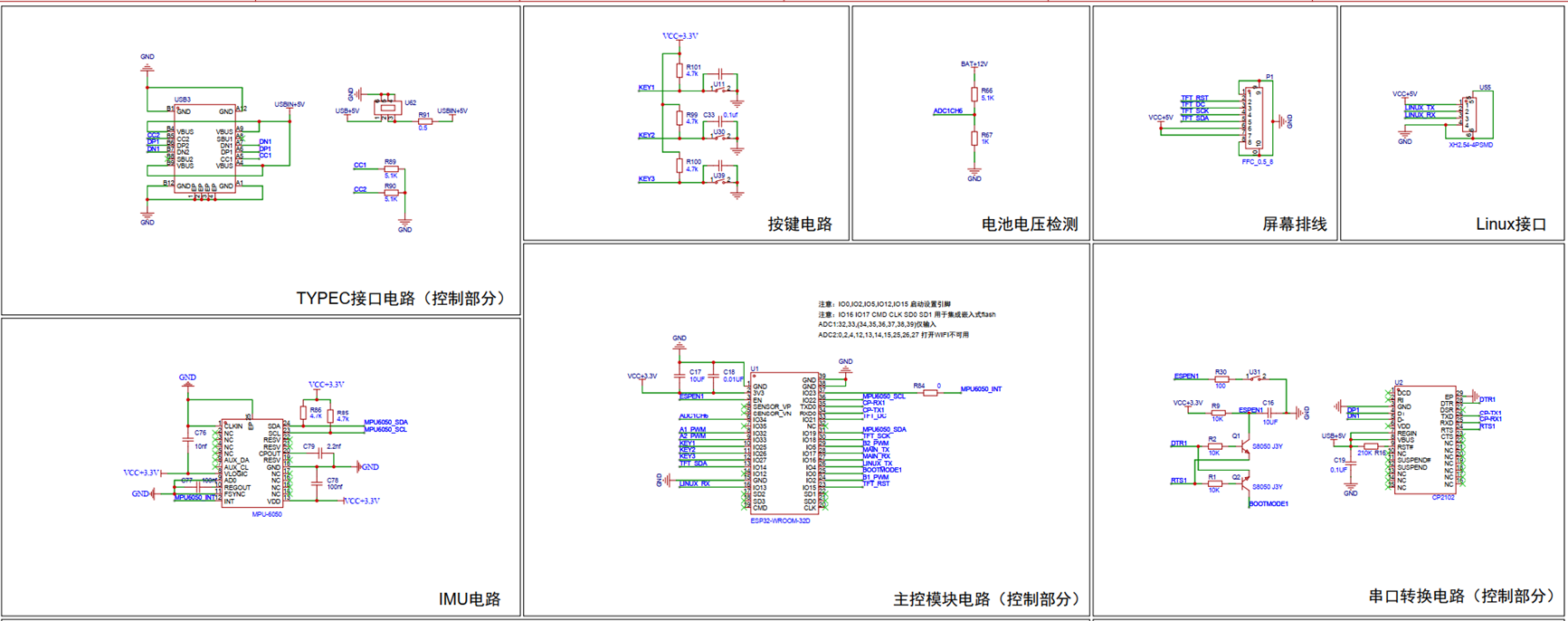

不必要把所有电路连接到一起，可以简化原理图的连线，分块绘制，便于直观理解。

常见

名词

网孔

不可再分的回路叫做网孔。对平面电路，其内部不含任何支路的回路称网孔。电路中的网孔数等于独立回路数。

集总参数电路

当电路的尺寸 远小于信号波长，电压/电流在同一瞬间传达到所有节点时，就可以把分布在整个结构中的电阻、电感、电容“集中”成几个离散元件来处理，这种简化模型就叫 集总参数电路；反之，若尺寸与波长可比拟，就必须用分布参数（传输线、波导）理论。

理想化：假定这些现象可以分别研究，并且这些电磁过程都分别集中在各元件内部进行，这样的元件称为集总参数元件。

用集总参数电路模型来近似地描述实际电路是有条件的，它要求实际电路的尺寸要远小于电路工作时电磁波的波长。

基尔霍夫定律

KCL、KVL只适用于集总参数的电路。

电流定律KCL

节点净电流为0S

电压定律KVL

回路总电势降落为0
