GPIO

GPIO 基本概念与 CubeMX 配置流程

GPIO (General Purpose Input/Output) 是微控制器与外部硬件进行交互的基础接口。在 STM32 中，每个 GPIO 引脚都可以独立配置为不同的模式和功能。

GPIO结构

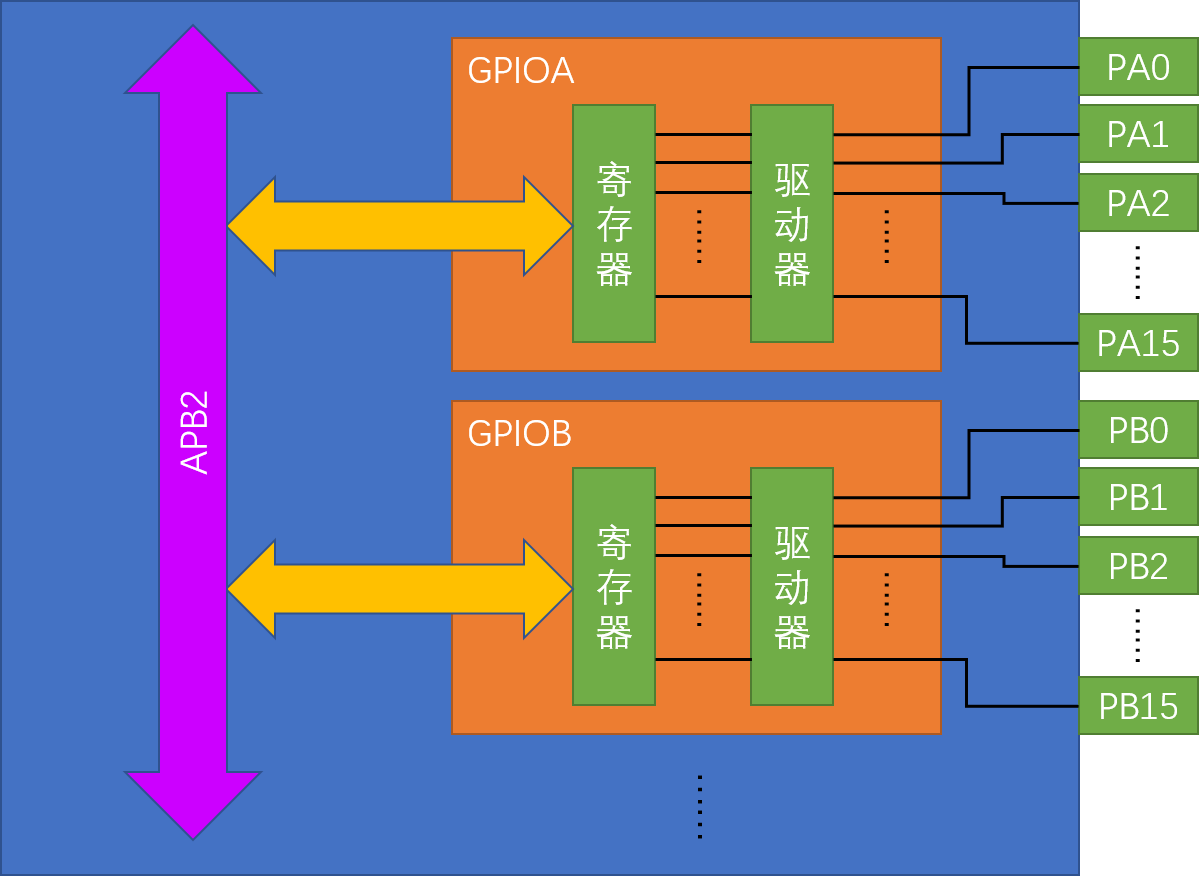

片上结构

../图源/GPIO基本结构.png
../图源/GPIO基本结构.png

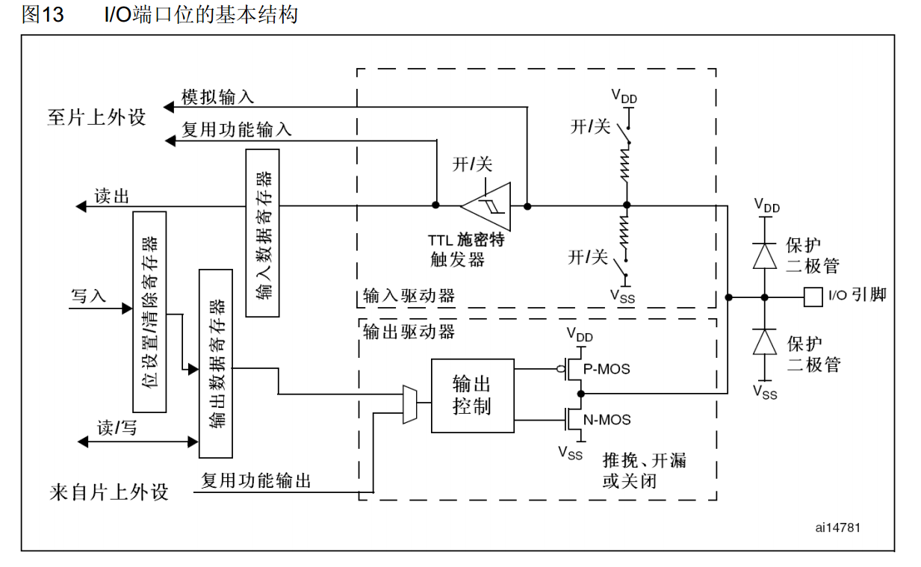

位结构

../图源/GPIO位结构.png
../图源/GPIO位结构.png

CubeMX 配置流程

STM32CubeMX 是一个强大的图形化配置工具，用于生成初始化代码，极大地简化了 GPIO 的配置工作。

  1. 引脚模式选择：在芯片引脚图上，点击或右键点击要配置的引脚。
  2. 模式配置：选择所需的 GPIO 模式，例如：
  3. GPIO_Output：通用推挽输出或开漏输出。
  4. GPIO_Input：浮空输入、上拉输入或下拉输入。
  5. Alternate Function (AF)：用于连接片上外设（如 USART、SPI、I2C 等）。
  6. Analog：用于 ADC/DAC 等模拟功能。
  7. 参数设置 (Parameters Settings)：在左侧的 Pinout & Configuration 栏目中，选择 GPIO 选项卡。对每个启用的 GPIO 端口（如 PA, PB, PC...）进行详细配置：
  8. GPIO Mode：确认引脚的输入/输出/复用功能。
  9. Pull-up/Pull-down：设置上拉/下拉电阻（适用于输入模式）。
  10. Maximum Output Speed：设置输出速度（Low, Medium, High, Very High）。
  11. User Label：强烈建议为每个引脚设置一个清晰的别名（例如 LED_R_Pin, KEY_WKUP_Pin），这将直接反映在生成的 HAL 库代码中，提高代码可读性。

GPIO 工作模式

GPIO 有四大工作模式，CubeMX 中配置的是这些模式的子集：

  1. 输入模式 (Input Mode)：用于从外部读取电平。可配置为浮空、上拉或下拉。
  2. 输出模式 (Output Mode)：用于向外部输出电平。可配置为推挽（能输出高低电平）或开漏（只能输出低电平或高阻态）。
  3. 复用功能模式 (Alternate Function Mode)：用于将引脚连接到芯片内部外设（如定时器、串口等）。
  4. 模拟模式 (Analog Mode)：用于 ADC/DAC 等模拟信号处理。

HAL 库 GPIO 核心 API

HAL 库提供了一套简洁、统一的 API 来操作 GPIO，其函数命名通常遵循 HAL_GPIO_... 格式。

初始化

  • HAL_GPIO_Init(GPIO_TypeDef \*GPIOx, GPIO_InitTypeDef \*GPIO_Init)
  • 功能：初始化指定的 GPIO 端口和引脚。
  • 使用方式：这个函数由 CubeMX 根据你的配置自动生成，并在 main.c 中的 MX_GPIO_Init() 函数里被调用。你无需手动调用或修改它，除非需要动态重新配置。

输出操作（写操作）

  • HAL_GPIO_WritePin(GPIO_TypeDef \*GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)

  • 功能：设置指定引脚的输出电平。

  • 参数：

    • GPIOx：GPIO 端口（如 GPIOA, GPIOB 等）。
    • GPIO_Pin：引脚号（使用 CubeMX 生成的别名，如 LED_R_Pin）。
    • PinState：电平状态（GPIO_PIN_SET 为高电平，GPIO_PIN_RESET 为低电平）。

  • 示例（点亮 LED）：

    c HAL_GPIO_WritePin(GPIOB, LED_R_Pin, GPIO_PIN_RESET); // 假设低电平点亮

  • HAL_GPIO_TogglePin(GPIO_TypeDef \*GPIOx, uint16_t GPIO_Pin)

  • 功能：翻转指定引脚的输出电平。

  • 示例（LED 闪烁）：

    c HAL_GPIO_TogglePin(GPIOB, LED_R_Pin);

输入操作（读操作）

  • GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef \*GPIOx, uint16_t GPIO_Pin)

  • 功能：读取指定引脚的输入电平状态。

  • 返回值：GPIO_PinState 类型（GPIO_PIN_SET 为高电平，GPIO_PIN_RESET 为低电平）。

  • 示例（读取按键状态）：

    c if (HAL_GPIO_ReadPin(GPIOA, KEY_WKUP_Pin) == GPIO_PIN_RESET) { // 按键被按下（假设按键是下拉输入，按下时连接到 GND，读取低电平） }

外部中断（EXTI）与回调函数

对于按键等需要实时响应的输入，通常配置为 外部中断（EXTI） 模式。

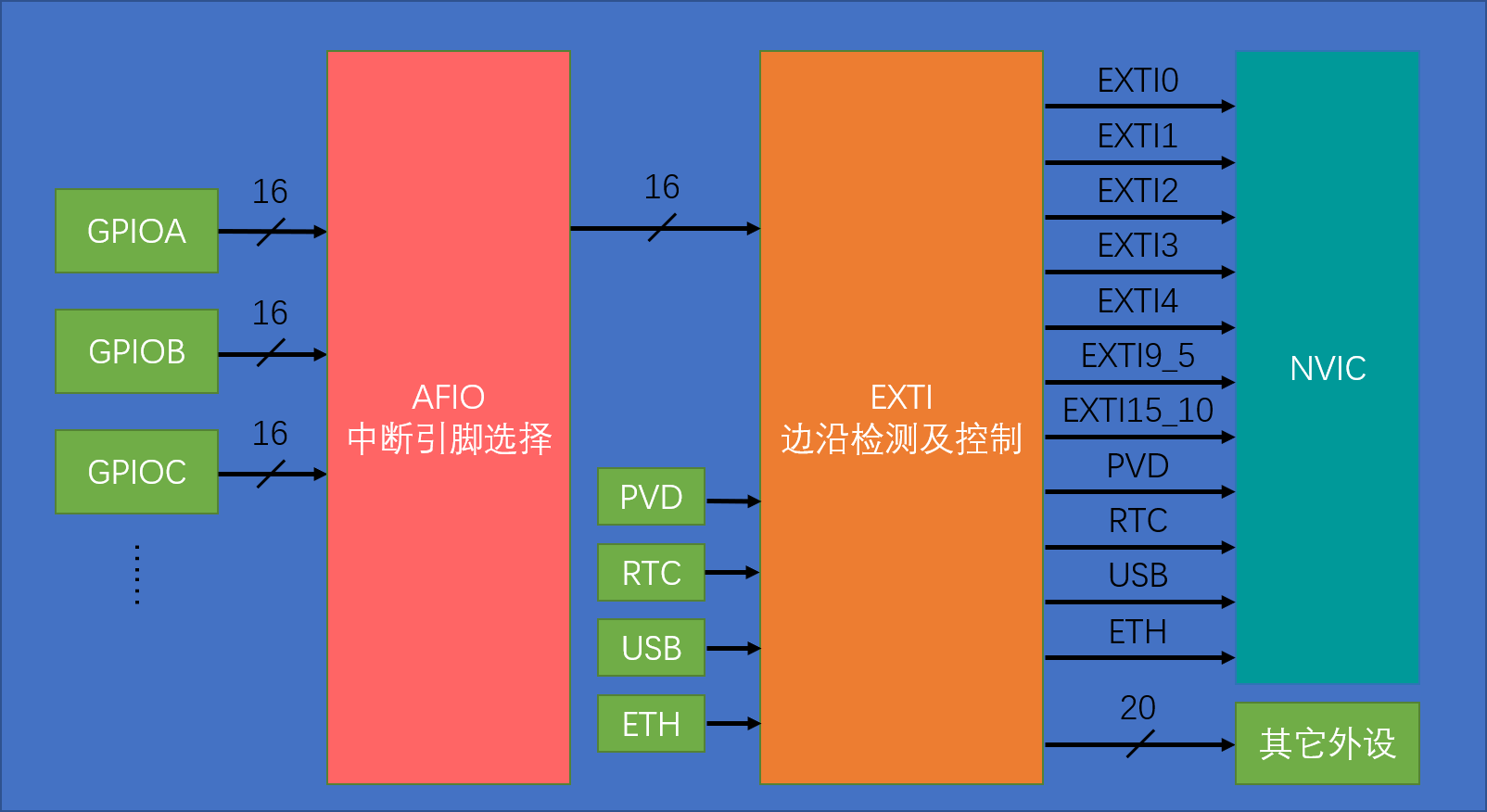

EXTI基本结构

../图源/EXTI基本结构.png
../图源/EXTI基本结构.png

AFIO（复用IO口）说明

  • AFIO主要用于引脚复用功能的选择和重定义

  • 在STM32中，AFIO主要完成两个任务：复用功能引脚重映射、中断引脚选择

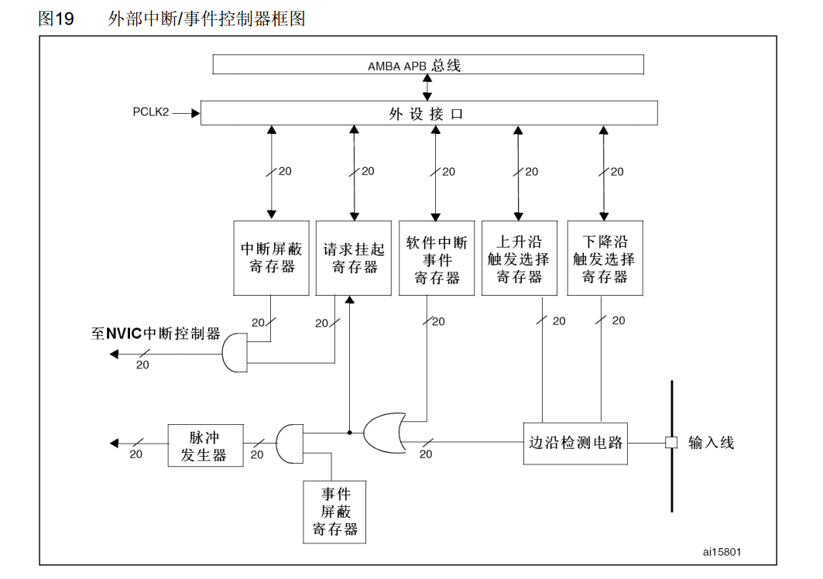

EXTI框图

../图源/EXTI框图.png
../图源/EXTI框图.png

EXTI 配置要点

  1. 引脚模式：在 CubeMX 中将引脚配置为 GPIO_EXTIxx（例如 GPIO_EXTI0）。
  2. 边沿检测：配置中断触发的边沿（上升沿、下降沿或双边沿）。
  3. NVIC 使能：在 NVIC Settings 中使能对应的 EXTI 中断线并设置优先级。

中断回调函数

  • 你需要实现的函数：

c void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) { if (GPIO_Pin == KEY_WKUP_Pin) { // 在这里编写中断触发后的处理代码 // 推荐：只设置标志位或发送消息，将耗时操作留给主循环 } }

  • 说明：中断触发时，HAL 库会自动执行中断向量表中的 ISR（在 stm32fxxx_it.c 中），该 ISR 会调用一个通用的弱（__weak）回调函数。你只需要在你的代码中重写（实现）这个 HAL_GPIO_EXTI_Callback 函数即可。

说明

简而言之，HAL_GPIO_EXTI_Callback 对所有通过 GPIO 引脚触发的外部中断 (EXTI) 都有效。

它是一个 通用的、统一的回调函数，用于处理所有连接到 EXTI 线的 GPIO 中断事件。

HAL 库的抽象机制

HAL 库通过一种多层嵌套的函数调用结构，将底层不同的中断向量抽象成一个统一的回调函数，这就是为什么你只需要实现一个 HAL_GPIO_EXTI_Callback：

  1. 底层：硬件中断向量 (ISR)：

你提到不同的外部中断有不同的中断向量，这是正确的。例如，STM32 F4 系列芯片中：

  • EXTI 线 0 对应一个向量（例如 EXTI0_IRQHandler）。

  • EXTI 线 1 对应一个向量（例如 EXTI1_IRQHandler）。

  • EXTI 线 10 到 15 共用一个向量（例如 EXTI15_10_IRQHandler）。

    这些函数位于 CubeMX 生成的 stm32fxx_it.c 文件中。

  • 中间层：HAL 库中断处理函数：

在每个底层的中断服务程序 (ISR) 中，会调用 HAL 库提供的具体处理函数，例如：

c // 位于 stm32fxx_it.c void EXTI0_IRQHandler(void) { HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0); // 调用HAL库处理函数 }

HAL 库的这个处理函数会负责：

  • 清除对应的 EXTI 挂起寄存器 (PR) 标志。

  • 检查中断源是否真的被使能和触发。

  • 顶层：通用回调函数：

HAL 库处理函数的最后一步，就是调用这个 弱（__weak） 声明的 HAL_GPIO_EXTI_Callback 函数，并将触发中断的引脚号作为参数传进去。

  • __weak 关键字允许你在你的应用代码（如 main.c 或驱动文件）中重写这个函数。
  • 参数 GPIO_Pin：通过检查这个参数，你可以在一个回调函数中判断是哪个引脚触发了中断，从而执行不同的逻辑。

如何区分不同的中断源？

虽然回调函数是统一的，但你需要根据传入的 GPIO_Pin 参数来区分和处理不同的外部中断事件：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == KEY_START_Pin) {
        // 处理开始按键的逻辑
    } else if (GPIO_Pin == KEY_STOP_Pin) {
        // 处理停止按键的逻辑
    } else if (GPIO_Pin == RFID_DET_Pin) {
        // 处理 RFID 检测的逻辑
    }
    // 注意：无需手动清除挂起标志，HAL 库中间层已经处理了
}

注意事项

  • 消抖 (Debouncing)：对于机械按键，务必在回调函数中或在后续处理中考虑软件消抖逻辑，防止引脚抖动导致多次误触发。

使用了 CubeMX 后不用关心什么？

当你使用 STM32CubeMX 和 HAL 库进行开发时，CubeMX 已经为你处理了大量的底层配置和初始化工作。因此，作为应用开发者，你几乎不用关心以下这些细节：

细节类别 描述
GPIO 时钟使能 CubeMX 自动处理。 在 HAL_MspInit() 函数中，CubeMX 已经自动生成了 __HAL_RCC_GPIOx_CLK_ENABLE() 调用，确保在使用端口前时钟已打开。
寄存器地址与位操作 HAL 库封装了。 你不需要直接操作 MODER、OTYPER、PUPDR 等寄存器来设置模式、类型或上下拉，只需使用 HAL_GPIO_WritePin() 等 API 即可。
底层初始化函数调用 CubeMX 自动生成并调用。 MX_GPIO_Init() 函数会在 main() 函数中被调用。你无需关心它何时以及如何被调用。
NVIC 向量表配置 CubeMX 自动配置。 对于 EXTI，CubeMX 会自动配置并使能对应的 NVIC 中断通道，你只需要实现你的 回调函数 即可。
复位值 (Reset Value) HAL 库负责初始化。 启动时 GPIO 默认处于模拟或浮空状态，但 HAL_GPIO_Init() 会将其设置为你在 CubeMX 中配置的状态。你不用关心启动时的默认状态。

总结： CubeMX 的目标就是让你专注于使用 HAL API（如 HAL_GPIO_WritePin、HAL_GPIO_ReadPin）和实现 回调函数（如 HAL_GPIO_EXTI_Callback），而不用花费时间处理底层寄存器的配置细节。
