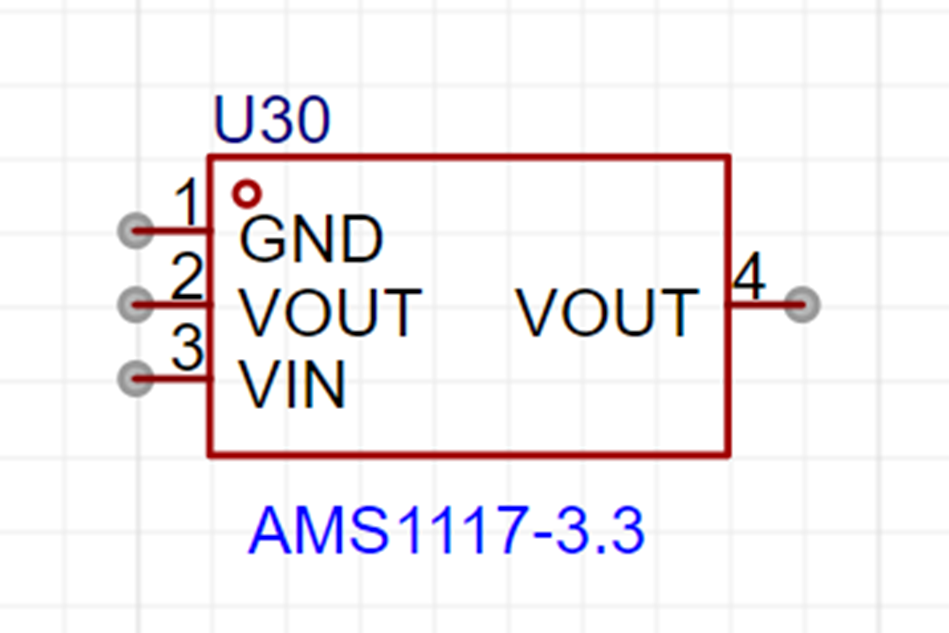

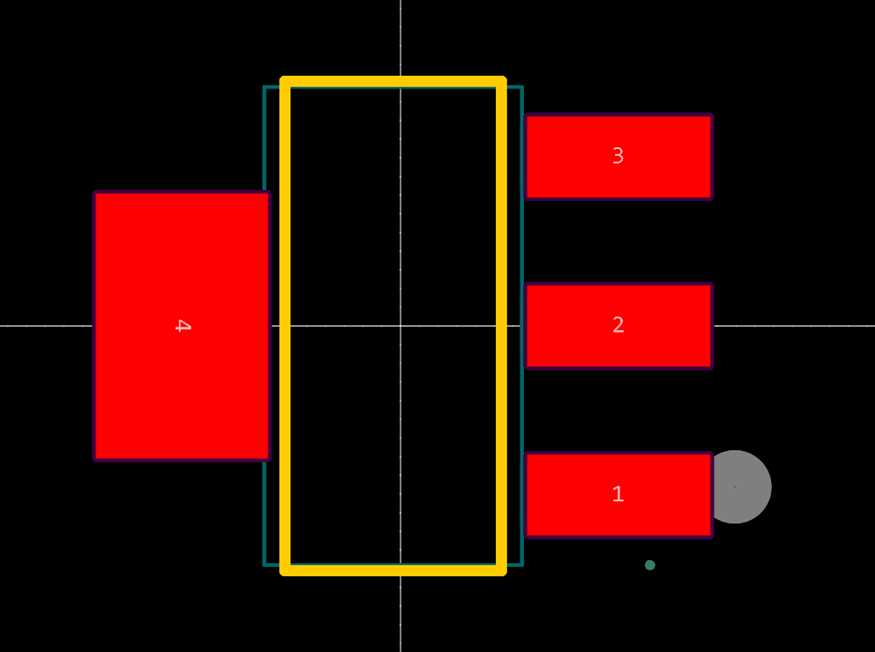

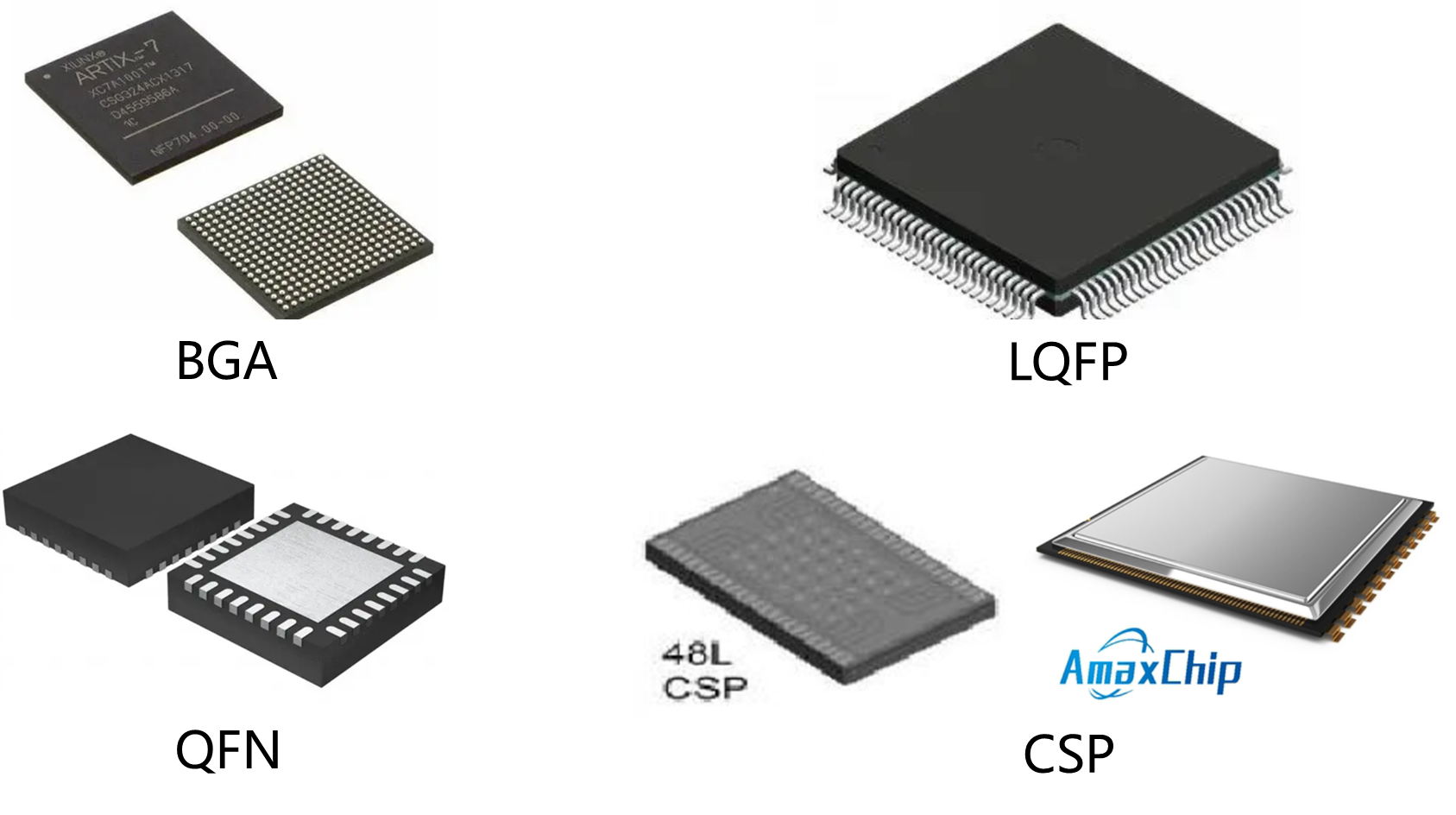

元件符号与封装 目录 元件符号与封装 元件符号 封装 封装类型 元件符号与封装 将PCB原理图转为实物关键一步就是将元器件转化为实际的PCB封装。 元件符号 原理图设计时用到 image-20251227175132422 封装 PCB设计用到 image-20251227175157513 注意，两个图中的小圆点标明了一号引脚。上图黄色边框就是元件对应丝印大小，表示元件实物位置。 封装类型 image-20260107171118494 BGA：球珊阵列。（不好手工焊接）
