经典电路or模块设计

目录

经典电路or模块设计

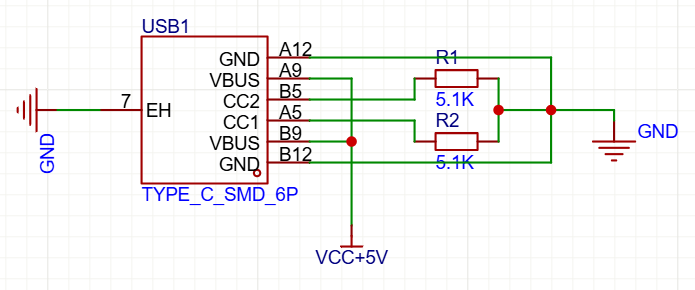

Type-C-6p

原理图

image-20251229180829589
image-20251229180829589
  • CC线作用：Configuration Channel，用于检测设备连接和方向，用于快充。
  • 下拉电阻作用：
  • 标识设备类型：5.1kΩ下拉表示Sink（受电设备）
  • 检测连接状态：当Source检测到CC线被拉低，就知道有设备连接
  • 确定电流能力：通过测量CC线电压判断电缆承载能力
  • 方向识别：通过CC1/CC2哪个被拉低来判断插头方向

典型连接方式：

Type-C插座(Sink设备)
    ├── CC1 ── 5.1kΩ ── GND
    └── CC2 ── 5.1kΩ ── GND

电阻采用0805 0805封装的综合优势：

特性 数值 优势
功率 1/8W (125mW) 满足大多数信号电路需求
尺寸 2.0×1.25mm 平衡手工焊接与空间效率
成本 低成本 大批量时价格优势明显
焊接 手工/机器均可 对新手友好，返修容易
精度 可达±1% 满足精密电路需求

实际选择建议：

  • 空间紧张：用0402或更小
  • 功率需求大：用1206或更大
  • 手工焊接：0805是最小舒适尺寸
  • 批量生产：根据贴片机能力选择

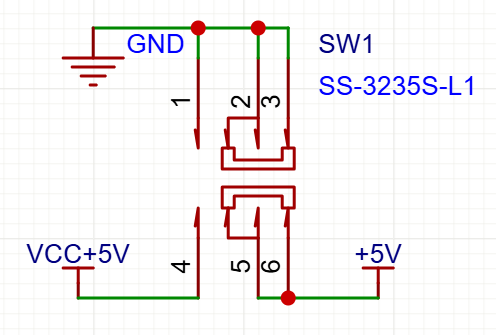

开关SS3235S

原理图

image-20251229162442608
image-20251229162442608

说明

当开关左移，电源VCC和输出+5V相连，得以输出。

LDOAMS1117-3.3

原理图

image-20251229164918578
image-20251229164918578

说明

为什么VOUT连在一起？

  • 它们本来就是同一个节点

  • 芯片内部这 多个 VOUT 引脚是短在一起的，只是为了 提高电流能力 和 降低封装电阻

  • 你不连，等于人为把一条“粗铜线”切成几段，白白增加电阻和压降

  • 电流路径更粗

  • 多个引脚并联 = 更大铜箔面积 = 更低阻抗

  • 举例： 一个 SOT-223 的 AMS1117，3 个 VOUT 引脚并联后，等效铜箔宽度从 0.5mm 变成 1.5mm，压降减少 3 倍

  • 散热更好

  • 多个引脚并联后，热量可以从多个焊盘散去

  • 实测： 1A 输出时，只连1个脚，芯片表面温度 95°C 3个脚全连，温度降到 78°C

为什么要电容？

  • 起滤波作用（数据手册要求）
  • 常用操作（3.3V输出）：0.1μF 并联 10μF 钽电容。原因：10μF负责低频（LDO响应），0.1μF负责高频（数字开关噪声），并联=全频段覆盖
  • 注意钽电容的正负！接反必炸！

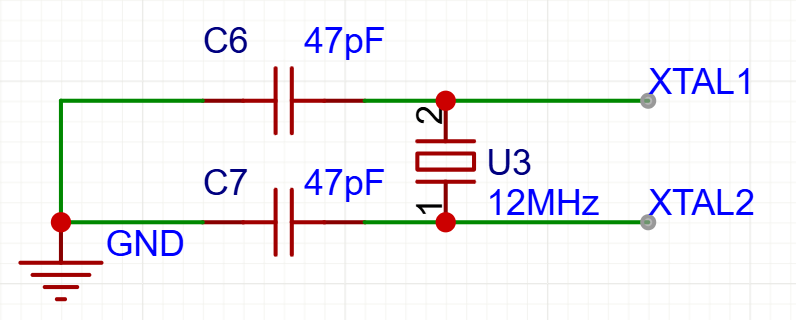

晶振电路（51）

原理图

image-20251229171444398
image-20251229171444398

电容作用

  • 晶振旁边的“小电容”不是滤波，而是用来把晶振“拉”到标称频率，并决定起振快慢。
  • 晶振内部是一块石英片，靠电容形成相移 180°，配合反相器构成正反馈 → 才能持续振荡。 没这两颗电容，反相器输出和输入相位差不足 180° → 不起振。
  • 电容值选择可以参考芯片数据手册 注： 这里51用的是差分晶振。但是，晶振还有单端晶振。 单端晶振 = 2 引脚，输出单端时钟，需外部匹配电路；
    双端晶振 = 4 引脚，输出差分时钟，抗干扰更强，适合高速场景。
特性 单端晶振 双端晶振
引脚数 2（电源、地、输出共用） 4（VCC、GND、OUT+、OUT–）
输出信号 单端方波/正弦 差分 LVDS/LVPECL
抗干扰性 弱，易受地噪声影响 强，共模抑制比高
频率范围 通常 ≤ 100 MHz 可达 GHz 级别
典型应用 MCU、低速接口 FPGA、高速 SerDes、网络芯片
成本 低 高
匹配电路 需要外部谐振电容 通常内置，简化布局
芯片的时钟输入引脚是单端还是差分，你就必须选对应的晶振类型，不能混用。
选型顺序：
芯片手册 → 引脚类型 → 晶振类型 → 具体型号。

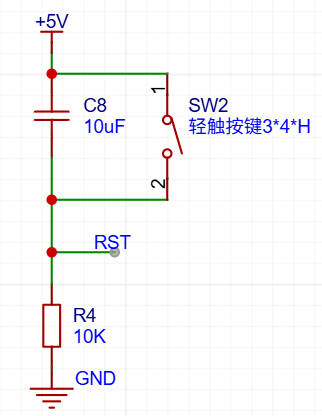

## 复位电路（51）
image-20260101131220101
image-20260101131220101

原理说明

  • 51单片机的RST引脚是高电平触发

  • 其复位电路设计是保证上电瞬间 MCU 脚电压 < 0.2 VDD，维持 ≥ tRST 时间，然后干净拉高

  • 因此采用RC电路

  • 电容用陶瓷电容即可，0805封装

排针

考虑

  • 布线简易程度

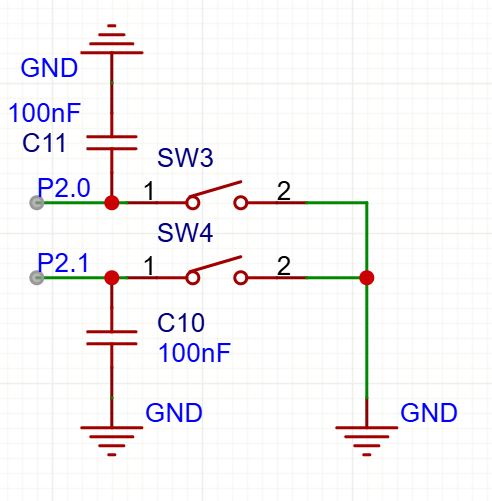

按键电路

原理图

image-20260101134355350
image-20260101134355350

按键滤波，电容

按键滤波电容：吃掉机械触点的 1~5 ms 抖动毛刺
→ 选 100 nF 陶瓷电容

1 参数

参数 推荐值 理由
容量 100 nF (0.1 µF) 时间常数 1 ms 级，覆盖抖动窗口
耐压 50 V 5 V 系统余量 10 倍
介质 X7R 便宜、稳定
封装 0603/0805 随手贴
价格 0.01 ¥ 不要更省了

2 接法（单键）

按键一端 ───┬─ MCU GPIO
           │
          100 nF
           │
按键另一端 ─┴─ GND

距离：电容离按键焊盘 ≤ 5 mm，否则毛刺再飞进来。

3 时间常数实测

组合 抖动时间 RC常数 消抖效果
100 nF + 10 kΩ上拉 1 ms 1 ms 98 % 抖动被吞
10 nF + 10 kΩ 0.1 ms 0.1 ms 仍见抖动
1 µF + 10 kΩ 10 ms 10 ms 手感延迟明显

→ 100 nF 是抖动 1 ms 与手感延迟的最佳折中。

4 多键矩阵

  • 仍在 每行/每列到地 并 100 nF（数量=行数+列数）
  • 不影响扫描速度，RC 1 ms << 扫描周期 5~10 ms

5 进阶方案

场景 方案 说明
ESD 凶猛 100 nF + 1 kΩ 串阻 二级滤波，阻值别>1 kΩ
长线到板外 100 nF + TVS 管 防浪涌
触摸按键 不用电容 靠 IC 内部算法

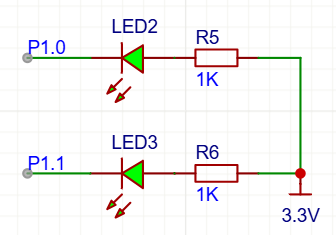

LED电路

image-20260101135540567
image-20260101135540567

限流

  • 根据LED的限流以及电压值计算限流电阻阻值

  • 单片机的灌入电流能力比输出电流能力强，因此我们经常采用IO口输出低电平来驱动LED灯。

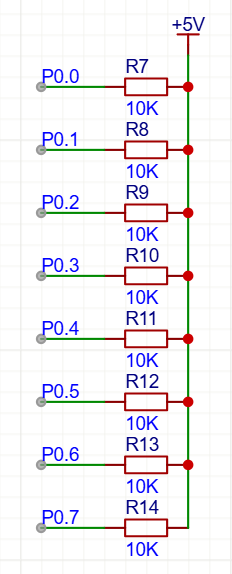

IO口电阻上拉

image-20260101140321723
image-20260101140321723

说明

根据数据手册以及实践需要设计。

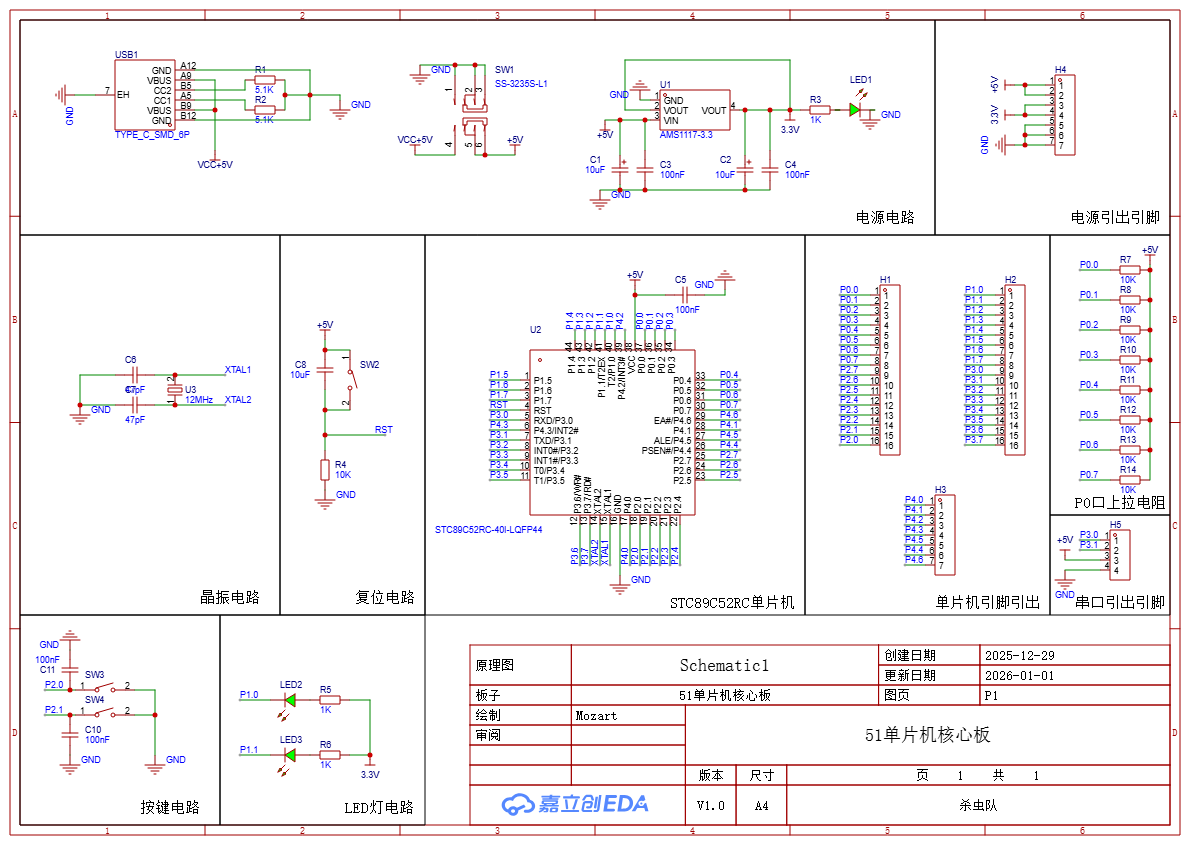

51单片机核心板原理图

电源电路
