I2 C

一、 I2C 协议简介

I2C（Inter-Integrated Circuit）是由飞利浦公司开发的一种简单的、双向、二线制、同步串行总线。

• 双向：数据可以在主设备和从设备之间双向传输。
• 二线制：仅需要两根信号线——串行数据线（SDA） 和串行时钟线（SCL）。这极大地减少了芯片管脚数量和PCB走线。
• 同步：通信双方通过统一的时钟信号（SCL）来同步数据位（SDA）的传输节奏。
• 多主从：总线支持多个主设备（Master）和多个从设备（Slave），通过地址寻址。
• 低速：通常用于板内IC之间的短距离通信，速度从标准模式（100kbps）到超快速模式（5Mbps）不等。

二、 硬件连接

• SDA（Serial Data Line）：串行数据线，用于传输数据。
• SCL（Serial Clock Line）：串行时钟线，用于产生同步时钟。

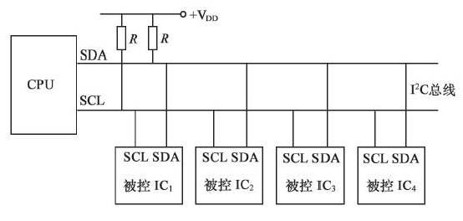

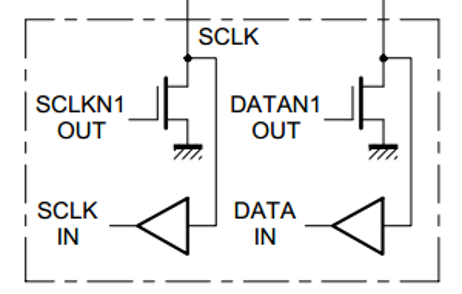

所有设备都并联在总线上，并且总线接口是开漏 drain（OD:Output Drain) 或 集电极开路（OC） 结构。规定在SDA和SCL线上各接一个上拉电阻（Rp） 到电源VCC，在释放总线时保持高电平。

• 作用：
  1. 当没有设备主动拉低电平时，由上拉电阻将总线置于高电平（空闲状态）。
  2. 允许不同电压等级的器件在总线上共存（只要它们的VCC不同）。

三、 核心概念

1. 主设备（Master）

   • 发起和终止传输的设备。
   • 产生时钟信号SCL。
   • 负责寻址从设备。

2. 从设备（Slave）

   • 被主设备寻址的设备。
   • 响应主设备的命令。

3. 地址（Address）

   • 每个从设备都有一个唯一的7位或10位地址，用于主设备的寻址。
   • 7位地址是最常见的格式，理论上可连接127个设备（地址0x00保留，有些地址有特殊用途）。
   • 10位地址用于扩展更多设备。

4. 速度模式

   • 标准模式（Standard-mode）： 100 kbit/s
   • 快速模式（Fast-mode）： 400 kbit/s
   • 快速模式+（Fast-mode Plus）： 1 Mbit/s
   • 高速模式（High-speed mode）： 3.4 Mbit/s
   • 超快速模式（Ultra Fast-mode）： 5 Mbit/s

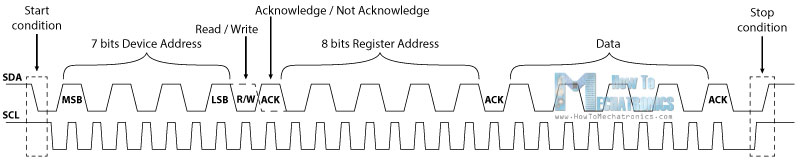

四、 通信流程与帧格式

一次完整的I2C通信包含以下几个部分：

起始条件（START） -> 从机地址帧（Address Frame）+ 读写位（R/W#）+ 应答位（ACK/NACK） -> 数据帧（Data Frames）+ 应答位（ACK/NACK） -> 停止条件（STOP）

1. 起始（S）和停止（P）条件

• 起始条件（S）： 当SCL为高电平时，SDA线出现一个下降沿。
  • 表示一次传输的开始。

• 停止条件（P）： 当SCL为高电平时，SDA线出现一个上升沿。
  • 表示一次传输的结束。

注意：在SCL为高期间，SDA的稳定变化被用于表示起始和停止条件，在数据传输期间，SDA的变化必须发生在SCL为低时。

*基本单元

2.地址帧 + 读写位

起始条件后，主设备发送的第一个字节是地址帧。

• 7位地址格式：
  • 这个字节由 7位从机地址 和 1位读写控制位（R/W#） 组成。
  • 位序： MSB（最高有效位）先行。
  • R/W#位：
    • 0： 表示主设备写（Write） 数据到从设备。
    • 1： 表示主设备读（Read） 从设备的数据。

3. 应答（ACK）与非应答（NACK）位

每个字节（包括地址帧和所有数据帧）传输完毕后，后面都紧跟着一个应答位。

• 时钟： 应答位由接收方在第9个时钟脉冲期间控制SDA线。
• 应答（ACK）：
  • 接收方将SDA线拉低。
  • 表示接收方已成功接收到该字节，并准备好接收下一个字节。
• 非应答（NACK）：
  • 接收方保持SDA线为高。
  • 表示：
    1. 接收方未成功接收数据（如CRC错误）。
    2. 接收方无法接收更多数据。
    3. 主设备在读操作时，发送NACK来告知从设备这是最后一个要读取的字节，随后主设备应产生停止条件。

4. 数据帧

地址帧被应答后，开始传输数据帧。

• 每个数据帧为8位（1个字节）。
• 同样是MSB先行。
• 每个数据帧后都紧跟着一个应答位（ACK/NACK），由数据接收方发出。
  • 写操作： 从设备是接收方，故从设备发ACK。
  • 读操作： 主设备是接收方，故主设备发ACK。

五、 完整的通信序列

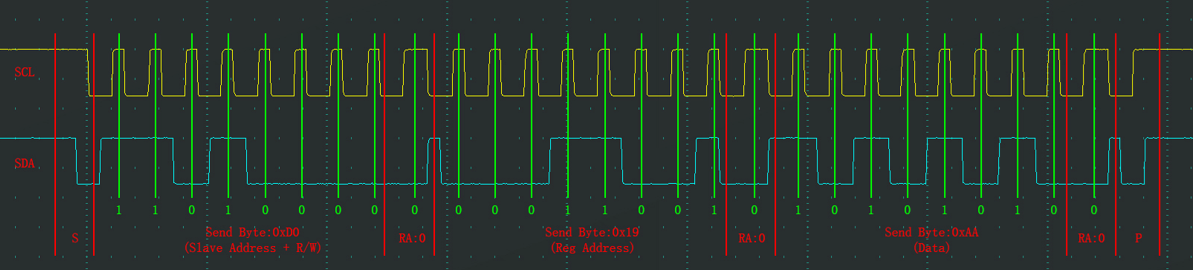

主设备向从设备写入字节

1. 主设备产生起始条件（S）。
2. 主设备发送7位从机地址 + 写位（0）。
3. 从设备返回应答位 ACK（0）。
4. 主设备发送8位数据（通常是寄存器地址或者命令）。
5. 从设备返回应答位 ACK（0）。
6. 主设备发送8位数据（指针自动后移一个字节）。
7. 从设备返回应答位 ACK（0）。
8. ...(重复5~6，直到数据发送完毕)
9. 主设备产生停止条件（P）。

单字节实例

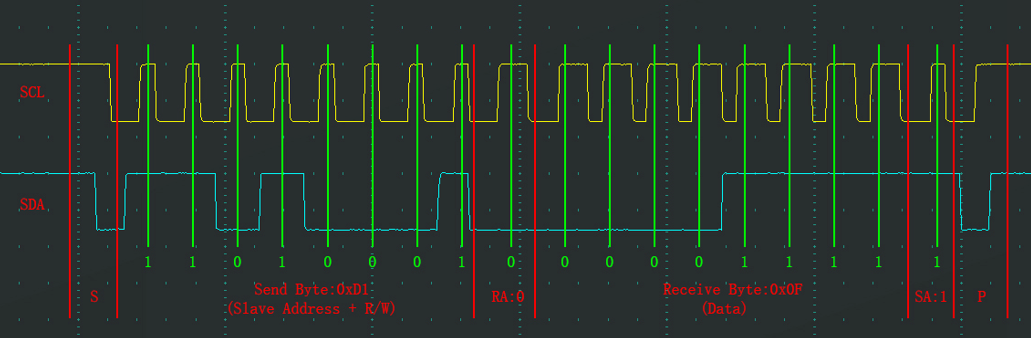

主设备从从设备读取字节

1. 主设备产生起始条件（S）。
2. 主设备发送7位从机地址 + 读位（1）。
3. 从设备返回应答位 ACK（0）。
4. 从设备发送8位数据（数据基于上次通信时的内存地址指针）。
5. 主设备返回应答位 ACK（0）。
6. 从设备发送8位数据（指针自动后移一个字节）。
7. 主设备返回应答位 ACK（0）。
8. ...(重复6~7)
9. 从设备发送8位数据
10. 主设备返回非应答位 NACK（1）（结束读取）。
11. 主设备产生停止条件（P）。

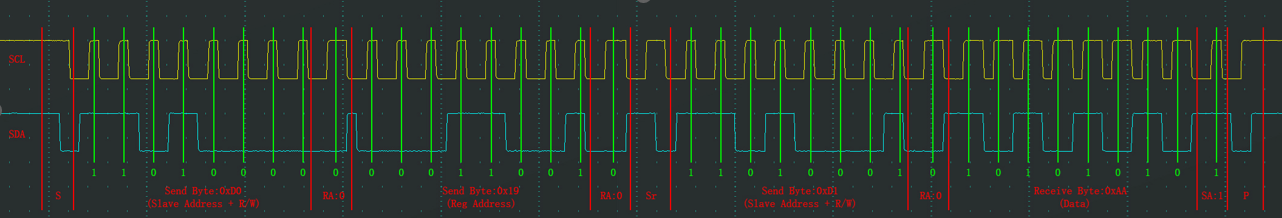

复合格式（最常用）

主设备先写入从设备的内部寄存器地址，然后重新启动并读取数据。这在操作传感器、EEPROM等设备时非常常见。

1. 主设备产生起始条件（S）。
2. 主设备发送7位从机地址 + 写位（0）。
3. 从设备返回ACK。
4. 主设备发送要写入的寄存器地址（例如 0x00）。
5. 从设备返回ACK。
6. 主设备产生重复起始条件（Sr）（功能和起始条件S一样，但不会先产生停止条件）。
7. 主设备发送7位从机地址 + 读位（1）。
8. 从设备返回ACK。
9. 从设备发送寄存器0x00中的数据。
10. 主设备返回NACK（表示读取结束，也可向上面例子一样，返回0，直到读完所有数据再返回1）。
11. 主设备产生停止条件（P）。

六、 时钟拉伸（Clock Stretching）

• 在传输过程中，从设备如果来不及处理（例如正在处理中断），它可以在SCL线上执行时钟拉伸。
• 具体做法是：从设备在接收到一个位后，主动拉低SCL线，强制将时钟保持为低电平。这会暂停整个通信，直到从设备准备好并释放SCL线，时钟才恢复为高。
• 这是一种从设备控制通信节奏的流控机制。

波形示意图：

SDA   ___/X_X_X_X_..._X_X_________________...
SCL   ~~~|_|_|_|_|...|_|\\\\\\\\\\________... (从机拉低SCL)
        |             | |        |
     正常时钟        从机开始   从机释放SCL，
                      拉伸时钟   通信继续
