`Sensor` 模块 API 手册

注意

该模块自固件版本 V0.7 起发生了较大改动，若使用 V0.7 之前的固件，请参考旧版本文档。

概述

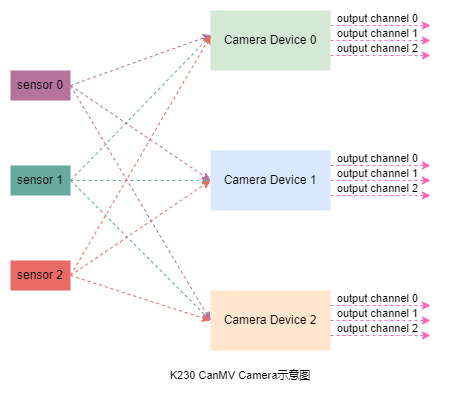

CanMV K230 平台的 sensor 模块负责图像采集与数据处理。该模块提供了一套高级 API，开发者可以利用这些接口轻松获取不同格式与尺寸的图像，而无需了解底层硬件的具体实现。其架构如下图所示：

图中，sensor 0、sensor 1 和 sensor 2 分别代表三个图像输入传感器设备；Camera Device 0、Camera Device 1 和 Camera Device 2 对应相应的图像处理单元；output channel 0、output channel 1 和 output channel 2 表示每个图像处理单元最多支持三个输出通道。通过软件配置，不同的传感器设备可以灵活映射到相应的图像处理单元。

CanMV K230 的 sensor 模块最多支持三路图像传感器的同时接入，每一路均可独立完成图像数据的采集、捕获和处理。此外，每个视频通道可并行输出三路图像数据供后端模块进行进一步处理。实际应用中，具体支持的传感器数量、输入分辨率和输出通道数将受限于开发板的硬件配置和内存大小，因此需根据项目需求进行综合评估。

API 介绍

构造函数

描述

通过 csi id 和图像传感器类型构建 Sensor 对象。

在图像处理应用中，用户通常需要首先创建一个 Sensor 对象。CanMV K230 软件可以自动检测内置的图像传感器，无需用户手动指定具体型号，只需设置传感器的最大输出分辨率和帧率。有关支持的图像传感器信息，请参见图像传感器支持列表如果设定的分辨率或帧率与当前传感器的默认配置不符，系统会自动调整为最优配置，最终的配置可在日志中查看，例如 use sensor 23, output 640x480@90。

语法

sensor = Sensor(id, [width, height, fps])

参数

参数名称	描述	输入/输出	说明
id	`csi` 端口，支持 `0-2`，具体端口请参考硬件原理图	输入	可选，不同型号开发板的默认值不同
width	`sensor` 最大输出图像宽度	输入	可选，默认 `1920`
height	`sensor` 最大输出图像高度	输入	可选，默认 `1080`
fps	`sensor` 最大输出图像帧率	输入	可选，默认 `30`

返回值

返回值	描述
Sensor 对象	传感器对象

举例

sensor = Sensor(id=0)
sensor = Sensor(id=0, width=1280, height=720, fps=60)
sensor = Sensor(id=0, width=640, height=480)

sensor.reset

描述

复位 sensor 对象。在构造 Sensor 对象后，必须调用此函数以继续执行其他操作。

语法

sensor.reset()

参数

参数名称	描述	输入/输出
无

返回值

返回值	描述
无

举例

# 初始化 sensor 设备 0 以及传感器 OV5647
sensor.reset()

sensor.set_framesize

描述

设置指定通道的输出图像尺寸。用户可以通过 framesize 参数或直接指定 width 和 height 来配置输出图像尺寸。宽度会自动对齐到 16 像素宽。

语法

sensor.set_framesize(framesize=FRAME_SIZE_INVALID, chn=CAM_CHN_ID_0, alignment=0, crop = None,  **kwargs)

参数

参数名称	描述	输入/输出
framesize	sensor 输出图像尺寸	输入
chn	sensor 输出通道号	输入
width	输出图像宽度，kw_arg	输入
height	输出图像高度，kw_arg	输入
crop	输出图像裁剪区域; 当输入为 `crop`=`True` 时，从画面中心自动裁切出合适的区域; 当输入 `crop` 为 `(crop_x, crop_y, crop_w, crop_h)` 时, `crop_x` 和 `crop_y` 为裁剪区域的左上角坐标，`crop_w` 和 `crop_h` 为裁剪区域的宽度和高度;	输入

返回值

返回值	描述
无

注意事项

输出图像尺寸不得超过图像传感器的实际输出能力。
各通道的最大输出图像尺寸受硬件限制。

举例

# 配置 sensor 设备 0，输出通道 0，输出图尺寸为 640x480
sensor.set_framesize(chn=CAM_CHN_ID_0, width=640, height=480)

# 配置 sensor 设备 0，输出通道 1，输出图尺寸为 320x240
sensor.set_framesize(chn=CAM_CHN_ID_1, width=320, height=240)

sensor.set_pixformat

描述

配置指定通道的图像传感器输出图像格式。

语法

sensor.set_pixformat(pix_format, chn=CAM_CHN_ID_0)

参数

参数名称	描述	输入/输出
pix_format	输出图像格式，可选值见数据结构描述	输入
chn	sensor 输出通道号	输入

返回值

返回值	描述
无

举例

# 配置 sensor 设备 0，输出通道 0，输出 NV12 格式
sensor.set_pixformat(sensor.YUV420SP, chn=CAM_CHN_ID_0)

# 配置 sensor 设备 0，输出通道 1，输出 RGB888 格式
sensor.set_pixformat(sensor.RGB888, chn=CAM_CHN_ID_1)

sensor.set_hmirror

描述

配置图像传感器是否进行水平镜像。

语法

sensor.set_hmirror(enable)

参数

参数名称	描述	输入/输出
enable	`True` 开启水平镜像功能 `False` 关闭水平镜像功能	输入

返回值

返回值	描述
无

举例

sensor.set_hmirror(True)

sensor.set_vflip

描述

配置图像传感器是否进行垂直翻转。

语法

sensor.set_vflip(enable)

参数

参数名称	描述	输入/输出
enable	`True` 开启垂直翻转功能 `False` 关闭垂直翻转功能	输入

返回值

返回值	描述
无

举例

sensor.set_vflip(True)

sensor.run

描述

启动图像传感器的输出。必须在调用 MediaManager.init() 之后执行此操作。

语法

sensor.run()

返回值

返回值	描述
无

注意事项

当同时使用多个传感器（最多 3 个）时，仅需其中一个执行 run 即可。

举例

# 启动 sensor 设备输出数据流
sensor.run()

sensor.stop

描述

停止图像传感器输出。必须在 MediaManager.deinit() 之前调用此方法。

语法

sensor.stop()

返回值

返回值	描述
无

注意事项

如果同时使用多个图像传感器（最多 3 个），每个传感器都需单独调用 stop。

举例

# 停止 sensor 设备 0 的数据流输出
sensor.stop()

sensor.snapshot

描述

从指定输出通道中捕获一帧图像数据。

语法

sensor.snapshot(chn=CAM_CHN_ID_0, timeout = 1000, dump_frame = False)

参数

参数名称	描述	输入/输出
chn	sensor 输出通道号	输入
timeout	sensor 获取一帧超时时间，默认 1000 ms	输入
dump_frame	如果为 True 返回 py_video_frame_info, 否则返回 Image	输入

返回值

返回值	描述
image 对象或 py_video_frame_info	捕获的图像数据
其他	捕获失败

举例

# 从 sensor 设备 0 的通道 0 捕获一帧图像数据
sensor.snapshot()

sensor.bind_info

描述

获取传感器通道的绑定信息，用于与其他模块（如显示模块）进行绑定。

语法

sensor.bind_info(x=0, y=0, chn=CAM_CHN_ID_0)

参数

参数名称	描述	输入/输出
x	绑定区域的水平起始坐标	输入
y	绑定区域的垂直起始坐标	输入
chn	传感器输出通道号	输入

返回值

返回值	描述
dict 对象	包含通道的源信息、区域尺寸和像素格式

举例

# 获取传感器通道0的绑定信息
info = sensor.bind_info(chn=CAM_CHN_ID_0)
print(info)  # 输出如 {'src': (0, 0, 0), 'rect': (0, 0, 640, 480), 'pix_format': 2}

sensor.get_hmirror

描述

获取当前水平镜像功能的启用状态。

语法

sensor.get_hmirror()

返回值

返回值	描述
bool	`True` 表示启用，`False` 表示关闭

举例

hmirror_enabled = sensor.get_hmirror()
print("水平镜像已启用:", hmirror_enabled)

sensor.get_vflip

描述

获取当前垂直翻转功能的启用状态。

语法

sensor.get_vflip()

返回值

返回值	描述
bool	`True` 表示启用，`False` 表示关闭

举例

vflip_enabled = sensor.get_vflip()
print("垂直翻转已启用:", vflip_enabled)

sensor.width

描述

获取指定通道的当前输出图像宽度。

语法

sensor.width(chn=CAM_CHN_ID_0)

参数

参数名称	描述	输入/输出
chn	传感器输出通道号	输入

返回值

返回值	描述
int	图像宽度（像素）

举例

current_width = sensor.width(chn=CAM_CHN_ID_0)
print("当前宽度:", current_width)

sensor.height

描述

获取指定通道的当前输出图像高度。

语法

sensor.height(chn=CAM_CHN_ID_0)

参数

参数名称	描述	输入/输出
chn	传感器输出通道号	输入

返回值

返回值	描述
int	图像高度（像素）

举例

current_height = sensor.height(chn=CAM_CHN_ID_0)
print("当前高度:", current_height)

sensor.get_pixformat

描述

获取指定通道的当前像素格式。

语法

sensor.get_pixformat(chn=CAM_CHN_ID_0)

参数

参数名称	描述	输入/输出
chn	传感器输出通道号	输入

返回值

返回值	描述
int	像素格式枚举值（如 `sensor.RGB888`）

举例

current_format = sensor.get_pixformat(chn=CAM_CHN_ID_0)
print("当前像素格式:", current_format)

sensor.get_type

描述获取当前传感器的类型标识符。

语法

sensor.get_type()

返回值

返回值	描述
int	传感器类型枚举值

举例

sensor_type = sensor.get_type()
print("传感器类型:", sensor_type)

sensor.again

描述

获取或设置传感器的模拟增益值（单位：dB）。

语法

# 获取增益
gain = sensor.again()

# 设置增益
sensor.again(desired_gain)

参数

参数名称	描述	输入/输出
desired_gain	目标增益值（设置时使用）	输入

返回值

返回值	描述
k_sensor_gain	当前增益对象（获取时返回）
int	操作结果（设置时返回）

注意事项

仅部分 sensor 支持，如 sc132gs
设置增益时需确保传感器已初始化且处于运行状态。

举例

# 获取当前增益
current_gain = sensor.again()
print("当前增益:", current_gain)

# 设置增益为10 dB
result = sensor.again(10)
if result == 0:
    print("增益设置成功")

模拟增益 (Analog Gain) 的含义

作用

模拟增益发生在信号被转换为数字数据之前。它的主要作用是提高传感器的灵敏度，特别是在低光照环境下。

增强信号： 当光线较弱时，光电二极管产生的电信号微弱。模拟增益电路会将这个微弱的信号线性放大，使其更容易被后续的 ADC（模数转换器）识别和处理。
单位

增益值通常以 分贝 (dB) 为单位表示，因为它是一个放大比率的对数值。

例如，增益为 $10\text{ dB}$ 意味着信号的功率大约被放大了 $10$ 倍。
与数字增益 (Digital Gain) 的区别

特性	模拟增益 (Analog Gain - again())	数字增益 (Digital Gain - 通常是 dgain())
发生位置	ADC 之前（在模拟域）	ADC 之后（在数字域）
对信噪比 (SNR) 的影响	能提高 SNR。因为它放大了有效信号和噪声，但在放大噪声前，信号质量更好。	不能提高 SNR。它只是将已经数字化的信号和噪声一起放大，通常会导致图像噪点更明显。
图像质量	更优。是低光照下首选的亮度提升方式。	较差。仅在模拟增益达到上限后作为补充手段。

调整策略（在低光照环境下）

在图像处理中，通常会遵循以下策略来增加图像亮度：

延长曝光时间 (Exposure Time)： 这是提高图像质量的首选方法，但会受到物体移动（动态模糊）的限制。
增加模拟增益 (again)： 当曝光时间不能再延长时，增加模拟增益是下一个选择。
增加数字增益 (dgain)： 当模拟增益达到上限时，才考虑使用数字增益，以避免引入过多噪点。

sensor.auto_focus

描述

获取或设置自动对焦功能的启用状态。

语法

Sensor.auto_focus(enable = None)

参数

参数名称	描述	输入/输出
enable	自动对焦功能的启用状态（设置时使用）	输入

返回值

返回值	描述
bool	获取时返回当前状态：`True` 表示启用，`False` 表示关闭；设置时返回操作结果：`True` 表示成功，`False` 表示失败。

举例

# 获取自动对焦状态
auto_focus_get = sensor.auto_focus()
print("sensor.auto_focus():", auto_focus_get)

# 设置自动对焦
sensor.auto_focus(True)

注意事项

仅部分 sensor 支持。
自动对焦功能时需在运行之前设置。

sensor.focus_caps

描述

获取传感器的自动对焦功能及其范围。

语法

focus_caps_tuple = Sensor.focus_caps()

参数

无

返回值

返回值	描述
focus_caps_tuple	包含自动对焦功能及其范围的元组：`(isSupport, minPos, maxPos)`; `isSupport` 表示是否支持自动对焦功能，`minPos` 表示最小对焦位置，`maxPos` 表示最大对焦位置。

举例

# 获取自动对焦功能及其范围
focus_caps_tuple = sensor.focus_caps()
print("focus_caps_tuple:", focus_caps_tuple)

sensor.focus_pos

描述

获取或设置传感器的当前对焦位置。

语法

focus_pos = sensor.focus_pos(pos = None)

参数

参数名称	描述	输入/输出
pos	对焦位置（设置时使用）	输入

返回值

返回值	描述
focus_pos	获取时返回当前对焦位置；设置时返回操作结果：`True` 表示成功，`False` 表示失败。

举例

# 获取当前对焦位置
current_focus_pos = sensor.focus_pos()
print("当前对焦位置:", current_focus_pos)

# 设置对焦位置
sensor.focus_pos(300)

pos描述

属性	描述
数据类型	`int` (整数)
物理含义	镜头马达的步进计数或物理位移量。
范围	由镜头模组的机械结构决定。通常 $0$ 到几千。
最大值/最小值	通常代表镜头的最近对焦距离和无穷远对焦。
单位	无标准单位（是电机步进单位），但代表焦平面与传感器平面的距离。

数据结构描述

frame_size

图像帧尺寸	分辨率
QQCIF	88x72
QCIF	176x144
CIF	352x288
QSIF	176x120
SIF	352x240
QQVGA	160x120
QVGA	320x240
VGA	640x480
HQQVGA	120x80
HQVGA	240x160
HVGA	480x320
B64X64	64x64
B128X64	128x64
B128X128	128x128
B160X160	160x160
B320X320	320x320
QQVGA2	128x160
WVGA	720x480
WVGA2	752x480
SVGA	800x600
XGA	1024x768
WXGA	1280x768
SXGA	1280x1024
SXGAM	1280x960
UXGA	1600x1200
HD	1280x720
FHD	1920x1080
QHD	2560x1440
QXGA	2048x1536
WQXGA	2560x1600
WQXGA2	2592x1944

pixel_format

像素格式	说明
RGB565	16 位 RGB 格式
RGB888	24 位 RGB 格式
RGBP888	分离的 24 位 RGB
YUV420SP	半平面 YUV
GRAYSCALE	灰度图

channel

通道号	说明
CAM_CHN_ID_0	通道 0
CAM_CHN_ID_1	通道 1
CAM_CHN_ID_2	通道 2
CAM_CHN_ID_MAX	非法通道

图像传感器支持列表

图像传感器型号	分辨率 Width x Height	帧率
OV5647	2592x1944	10 FPS
	1920x1080	30 FPS
	1280x960	45 FPS
	1280x720	60 FPS
	640x480	90 FPS
GC2093	1920x1080	30 FPS
	1920x1080	60 FPS
	1280x960	60 FPS
	1280x720	90 FPS
IMX335	1920x1080	30 FPS
	2592x1944	30 FPS
